導(dǎo)讀：德國(guó)亥姆霍茲研究所Stefano Passerini教授與南洋理工大學(xué)Ze Xiang Shen教授（通訊作者）在Nano Energy期刊上發(fā)表題為“4-Volt Flexible All-Solid-State Lithium Polymer Batteries”的研究型論文。

在這項(xiàng)工作中，作者報(bào)道了一種由4V級(jí)LiNi1-xCo0.2MnxO2正極，鋰負(fù)極和PEO10-LiTFSI-PYR14TFSI2三元固態(tài)聚合物電解質(zhì)組成的柔性全固態(tài)金屬鋰聚合物電池。與LiNi0.4Co0.2Mn0.4O2相比，富鎳的LiNi0.6Co0.2Mn0.2O2正極復(fù)合材料表現(xiàn)出更穩(wěn)定的循環(huán)性能和倍率性能。

研究發(fā)現(xiàn)是由于其更均勻的顆粒分布使得電子和離子導(dǎo)電性提高，并且界面阻抗更小。作者通過(guò)系統(tǒng)的研究為4 V級(jí)富鎳NCM正極在實(shí)際鋰金屬聚合物電池中的應(yīng)用提供了有效的理論基礎(chǔ)。

研究亮點(diǎn)

1. 在室溫下就可以操作的無(wú)溶劑聚合物電解質(zhì)。

2. 聚合物電解質(zhì)能夠?qū)崿F(xiàn)全固態(tài)，柔性鋰金屬電池。

3. 鋰金屬聚合物電池具有較高的抗機(jī)械損傷性能。

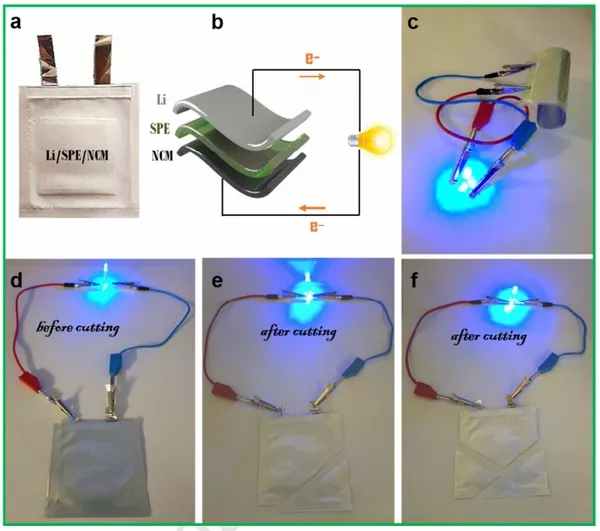

該文報(bào)道了以4 V級(jí)LiNi0.4Co0.2Mn0.4O2或LiNi0.6Co0.2Mn0.2O2為正極活性材料，交聯(lián)三元SPE(PEO10-LiTFSI-PYR14TFSI2)為固態(tài)聚合物電解質(zhì)，金屬鋰為負(fù)極的柔性全固態(tài)金屬鋰聚合物電池的研究。值得注意的是，即使在將電池彎曲成圓柱形并將其切割成幾個(gè)部分之后，軟包電池仍然可以為L(zhǎng)ED燈供電。

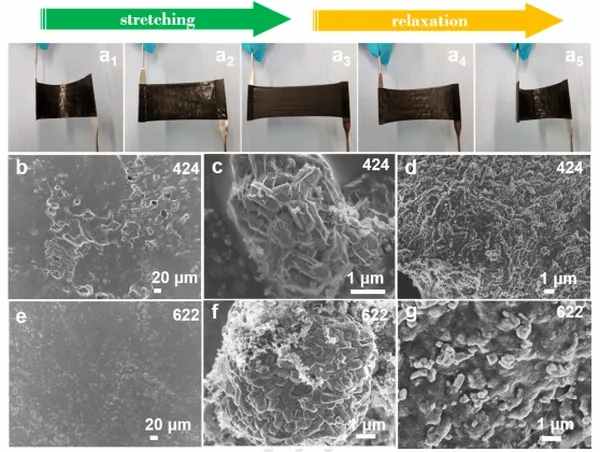

如上圖a1-a5所示的光學(xué)圖像充分證明了自支撐NCM復(fù)合正極的韌性和彈性。掃描電鏡(SEM)顯示在低放大率下表明活性物質(zhì)顆粒被很好地包裹到聚合物電解質(zhì)基質(zhì)中。

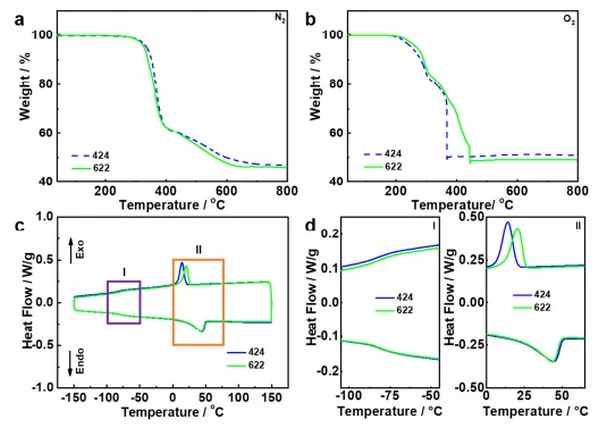

通過(guò)TGA和DSC測(cè)量研究了復(fù)合正極的熱性能。在N2氣氛下，424和622復(fù)合電極顯示出非常相似的兩步分解趨勢(shì)。然而，424和622在N2和O2氣氛中都表現(xiàn)出相當(dāng)高的熱穩(wěn)定性，使得它們能夠通過(guò)熱擠壓進(jìn)行生產(chǎn)。424和622復(fù)合電極都顯示非常相似的DSC曲線(圖c)，具有明顯的玻璃化轉(zhuǎn)變溫度(Tg)以及熔融和結(jié)晶峰。

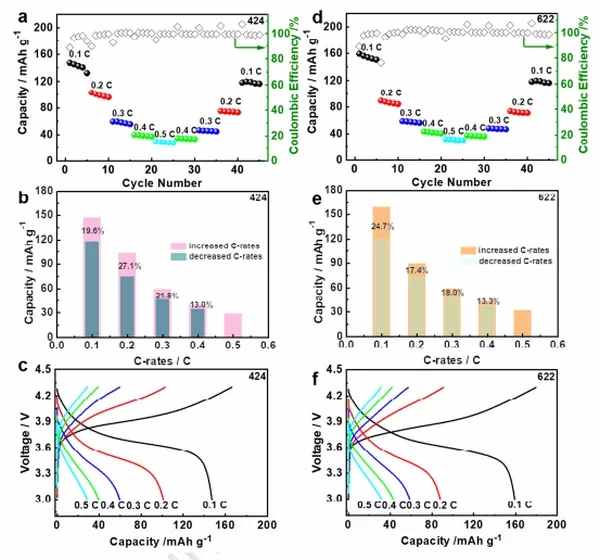

為了進(jìn)行電化學(xué)性能測(cè)試，電池在3.0-4.3 V的電壓范圍內(nèi)進(jìn)行恒電流循環(huán)測(cè)試。兩種電池的初始庫(kù)侖效率相似，然而，隨著電流密度的增加，兩個(gè)電池都表現(xiàn)出容量的衰減，這是由于固態(tài)電解質(zhì)中Li+擴(kuò)散較差導(dǎo)致的高度極化。在倍率性能測(cè)試后，當(dāng)兩種電池在循環(huán)回到0.1 C時(shí)都會(huì)有一些容量的損失。

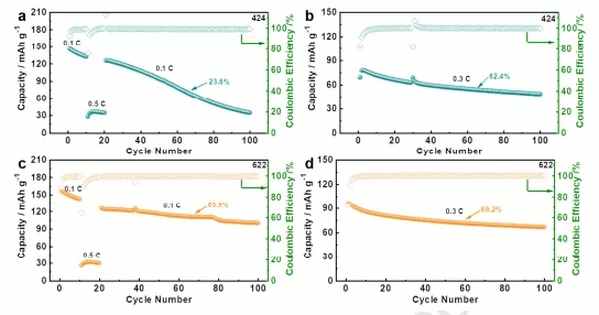

為了進(jìn)一步研究電池的長(zhǎng)期循環(huán)穩(wěn)定性，采用424和622電極的電池在0.1 C和0.3 C下循環(huán)100圈。在0.1 C時(shí)，觀察到424電極在循環(huán)時(shí)出現(xiàn)嚴(yán)重的容量衰減，導(dǎo)致100次循環(huán)后僅保留了初始容量的23.6%。此外，622電池表現(xiàn)出更穩(wěn)定的循環(huán)性能，容量保持率為63.9%。經(jīng)過(guò)100次循環(huán)后622電極的容量為100.1 mAh g-1，遠(yuǎn)遠(yuǎn)高于424電極的容量(34.5 mAh g-1)。622電極不僅提供了更高的容量，而且在100次循環(huán)后保留了69.2%的初始容量，從而實(shí)現(xiàn)了更好的循環(huán)穩(wěn)定性。

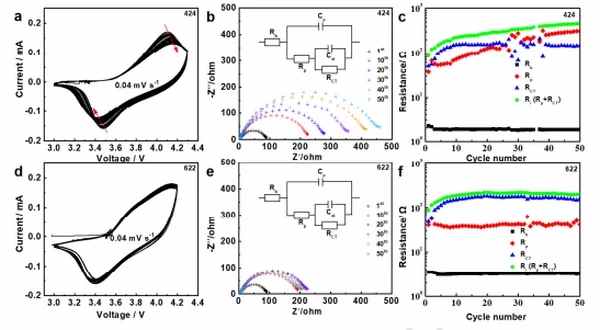

為了研究這種電池性能，對(duì)424和626正極組裝的電池進(jìn)行了循環(huán)伏安測(cè)量。以相當(dāng)?shù)偷膾呙杷俾?0.04 mV s-1)對(duì)電池進(jìn)行50次伏安循環(huán)，并在每次循環(huán)后在放電狀態(tài)下測(cè)量它們的阻抗，以檢查循環(huán)時(shí)界面電阻的演變。從CV曲線可以看出，424電池出現(xiàn)了明顯的氧化還原峰位移。另一方面，622電池在循環(huán)時(shí)表現(xiàn)出非常高的可逆性。基于上圖呈現(xiàn)的EIS譜，注意到424和622電極都顯示出非常相似的阻抗響應(yīng)。然而，622電極的Ri在大約20個(gè)循環(huán)后穩(wěn)定，之后保持相當(dāng)恒定。另一方面，在整個(gè)測(cè)量過(guò)程中，424電極的Ri不斷增加。因此，與622電極相比，424電極顯示出更高的界面電阻。

總結(jié)與展望

總之，采用富鎳NCM正極復(fù)合材料制備了柔性全固態(tài)鋰金屬聚合物電池。由于沒(méi)有有毒、易燃和揮發(fā)性液體有機(jī)電解質(zhì)，固態(tài)電池極大地提高了電池的安全性。此外，它的柔韌性滿足了即將到來(lái)的智能電子設(shè)備的需求。

通過(guò)對(duì)全鋰金屬聚合物電池的電化學(xué)性能的比較，揭示了錳在性能衰減中的可能作用機(jī)理。然而，盡管電池性能優(yōu)于現(xiàn)有技術(shù)，但還需要進(jìn)一步的研究才能使全固態(tài)柔性鋰聚合物電池達(dá)到所需的水平。

總結(jié)：以上就是鋰電池廠商格瑞普為大家?guī)?lái)的4V級(jí)高性能全固態(tài)柔性鋰聚合物電池介紹。

如果您對(duì)格瑞普電池（可定制）感興趣，請(qǐng)點(diǎn)擊下圖與我們聯(lián)系！
